鼎新盛开30多年来，中国经济一向维持高快增长，大量铁路、公路等交通设施的建设，以及大规模的城市化过程，房地产行业的迅快发展，推进了我国水泥行业的持久繁华。据统计，自1985年以来，我国的水泥产量就一向名列世界前列，是世界上水泥行业发展快率最快的国度之一。水泥行业作为基础产业，在国民经济建设傍边起到举足轻沉的作用。

        立磨是现代水泥出产线粉磨系统的主题设备，拥有能耗低、粉磨效能高、烘干能力强、系吐澉程单一、产能大蹬着点。其中磨辊又是立磨至关沉要的研磨部件，是其主题部门；而磨辊轴承又是磨辊的关键零件，是磨辊的心脏。因而，磨辊轴承的；，会直接影响到立磨的运行折能，影响磨辊轴承的使用寿命，甚至关系到整条水泥出产线的出产效能。


        在立磨中，磨辊是被动活动的，当物料进入磨盘上，在离心力的作用下进入到磨辊下方，由于磨盘会随着减快机旋转，所以磨盘带头上面的物料旋转，物料与磨辊之间摩擦，带头磨辊旋转，这就是磨辊的活动方式，是受迫活动。磨辊是一个多不见组合的结构，若是没有磨辊套；，它的磨损会造成机械运营成本的增长，一个磨辊的整体更换要比一个磨辊套的更换要贵沉的多。但是磨辊的轴更是沉中之沉，所以磨辊轴的；ふ挚隙ㄒ鸬匠志帽；ぶ岬淖饔，固然；ふ衷诨倒ぷ髦胁ニ，不作为破碎和研磨设备的主体，也不直接与物料接触，但离风口环较近，温度较高，物料冲刷撞击较大，所以磨辊轴；ふ值淖饔眉瘸要。

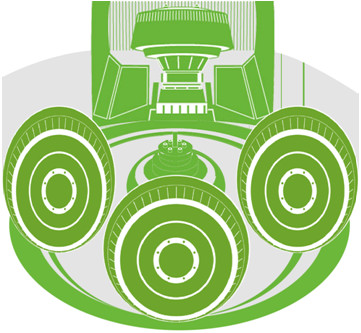

磨辊轴状貌图

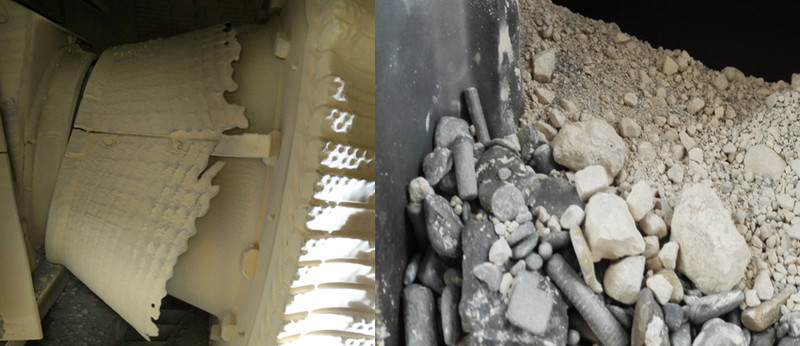

        湖北某水泥有限公司使用的Loesche56.4生料磨，凭据我们在贵公司出产现场相识到生料磨磨辊；ふ值南质倒た，磨辊轴；ふ质艹寤鞯目帕４蟆⑽露雀摺⒎缈炜臁⒛ニ鹧铣，出磨风量通常在650000-750000立方米/每幼时，磨内透风量>300 m3／min，磨机进口温度最高207℃。以前贵公司磨辊轴；ふ质褂玫氖8mm+6mm金属复合耐磨钢板，堆焊耐磨层，由于物料颗粒较大，还有铁钉螺丝等金属的冲刷，磨辊轴；ふ帜ニ鸺妊铣，通常使用10个月即磨损失效。



        我们选取NMC-YW燕尾型耐磨陶瓷复合衬板（30mm厚，底部带燕尾形槽）。陶瓷材质为氧化铝刚玉陶瓷，其硬度仅次于金刚石。具体施工规划为：将燕尾形焊条按肯定布局焊接在10mm厚钢板上，再将燕尾形陶瓷穿进焊条,焊条与陶瓷及钢板间用耐高温无机粘胶填充。

        针对；ふ纸峁购透呶录俺寤餍郧康墓た，将选取耐磨性和韧性都强的耐磨陶瓷，而后陶瓷的固定方式选取先进的装置方式，此装置方式要求较高，装配要求精度高，所以必须满足以下两个前提：

        陶瓷质量好，选取干压成型的铬刚玉陶瓷，硬度高，韧性强，烧结时不变形；耐磨陶瓷含量为95%的氧化铝刚玉陶瓷，100吨干压成型，洛氏硬度达HRA85，仅次于金刚石；耐磨陶瓷以配猜中Al2O3的含量来分类，Al2O3含量越高相应机能越好，其中Al2O3含量在85％以上的氧化铝陶瓷宽泛用作耐磨资料，含量在95％的氧化铝陶瓷（又称95瓷）作为优质耐磨资料被美国等蓬勃国度选用造作超耐磨陶瓷衬板。

        燕尾条要好，燕尾条的材质要求有优良的热不变性，不容易变形，固定陶瓷时要容易穿进去，装配精度要求高；固定方式选取机床燕尾导轨技术，将原先的点焊接技术改为燕尾条固定技术，增长固定面，燕尾条不会热变形，没有虚焊，装配精度高，装置完陶瓷后，表表无缝隙。

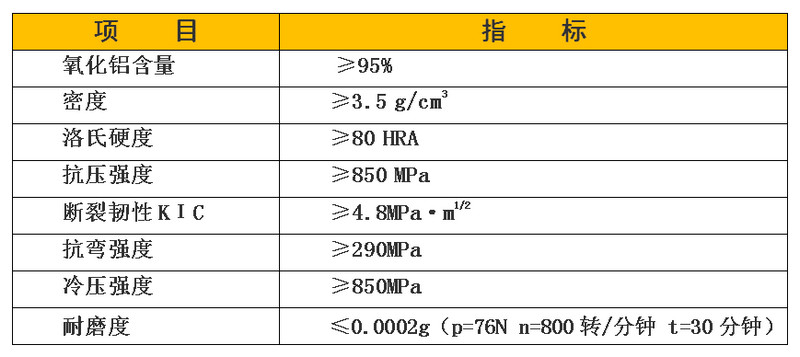

        陶瓷选取95%AL2O3增长多种耐磨资料的怪异配方，100吨干压成型，拥有密度大、韧性高、耐磨损等特点。经中科院上海硅酸盐钻研所检测，我公司出产的耐磨陶瓷的耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。

        我公司出产的耐磨陶瓷在配方中引入了与Al2O3晶格很相近的Cr2O3和TiO2，同时增长了从日本东芝公司引进的ZnO晶须，在烧结过程中与Al2O3形成固熔体，起到细化晶粒，推进烧结和提高断裂韧性的作用，断裂韧性达到KIC≥4.97Mpa.m1/2。

        怪异的陶瓷配方使J9集团产品拥有优良的表表光洁度和光滑机能，吸水率低，确保设备运行中不粘料、堵料。

        我公司采取靠得住的方式以确保运行中不脱落：

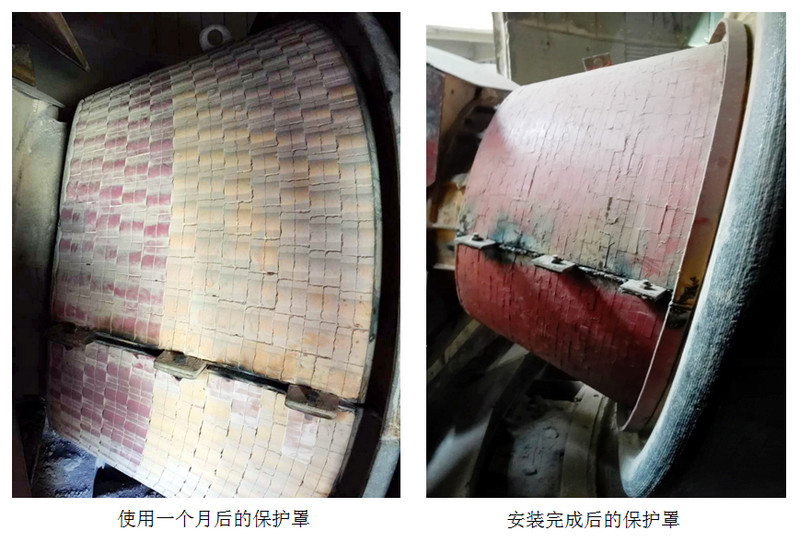

        钢件表壁焊接燕尾型30mm厚耐磨陶瓷。陶瓷与钢铁粘贴牢固，在陶瓷衬板与钢铁的粘接中，我们选取进口专用金属粘合剂。该产品拥有粘接力强、耐热机能好，耐酸碱、耐侵蚀、耐老化等特点。

        1）高耐磨，与合金、铸石、涂料等内衬相比，可耽搁使用寿命3-10倍以上

        2）密度幼、厚度薄，大大减轻管线沉量

        3）施工守护方便，使用寿命长，大大降低检建守护成本

        4）选取耐高温无机粘胶，粘接力强，耐高温性好。

        保障使用寿命在2年以上。




        GWJ系列耐高温无机粘合剂是我公司专利产品。该粘合剂用于钢铁与陶瓷粘接，强度高和韧性好，可在室温下固化，拥有优异的耐热性和耐老化性。重要用于在实力输送设备中粘贴耐磨陶瓷片，其利益是施工方便、矫捷。凭据十多年来运行情况批注，该技术成熟靠得住，可在-50℃~350℃运行温度下持久运行，不老化、不脱落，可满足大部门防磨工程必要。

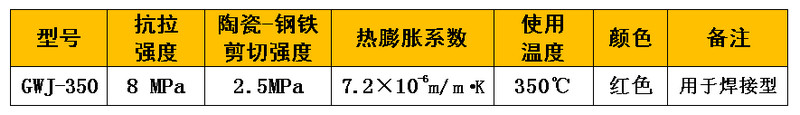

耐磨陶瓷专用无机粘合剂重要技术指标



        J9集团的耐磨陶瓷作为耐磨的工业资料之一,选取了荣获国度科技进取三等奖的科研成就，耐磨机能优异。其主题是节造三个重要成分：原料的选择、粉料的造备和烧结；

        原资料选用的是高纯度相位的阿尔法氧化铝和晶体成长抑造剂；

        粉料选取先进的粉体造备工艺，确保造成的造粒粉体散布均匀且具优良的流动性；

        严格的烧结工艺和精确的温度节造。该技术能够有效抑造晶体的成长，削减内部孔隙的产生，从而形成极度致密的烧结物。

        现实上，决定耐磨陶瓷的使用成效，重要是确保陶瓷不脱落。水泥厂部门设备温度较高，大部门防磨厂家选取传统的环氧树脂类的有机粘胶。这类粘胶重要是有机成分，不耐高温，且易老化。满足不了持久运行的要求，即便选取燕尾槽装卡或螺柱焊装卡，一旦持久在超高温情况下运行，粘胶极易老化变脆粉碎。

        我们选取粘合剂是GWJ系列耐高温无机粘合剂。该产品是我公司与清华大学精密陶瓷国度沉点尝试室结合研造的高科技产品。该种粘合剂对钢和陶瓷都拥有优越的粘接性，工艺性和触变性；可在室温下固化；拥有相当高的强度和韧性；拥有较高的耐热性和耐老化性。该种步骤成熟靠得住，在-50℃~350℃运行温度下，衬板持久运行不老化、不脱落。

        对于高温环境下的运行工况，我们通常选取螺钉焊接的方式，但是这种方式在持久经受块状物料冲击的运行工况下，容易从焊接孔处开裂。为解决这个问题，我们设计了燕尾形耐磨陶瓷，将陶瓷的固定方式设计在陶瓷底部，这样大大加强了耐磨陶瓷的耐磨和抗冲击机能，也预防了螺孔磨损导致陶瓷脱落的景象。

        机组开机或；，会遇到骤热骤冷的情况，陶瓷与钢铁的热膨胀系数不一致，再加上有机粘胶较脆，很容易造成整块陶瓷剥落。我公司针对此问题，出格改进了无机粘合剂，使其热膨胀系数介于钢铁和陶瓷之间（9×10-6m/ m.K），同使爻接剂的微纤维结构，能够很好地调节由于陶瓷与钢铁热膨胀不一致所带来的对陶瓷的挤压，保险陶瓷在各类恶劣的环境中持久运行不脱落。

        我们选取成熟的工艺使陶瓷间隙不大于0.5mm，同时为预防沿风向形成一条缝隙，垂直于风向，选取错位粘贴法装贴耐磨陶瓷。这种方式在国内尚属初创，能够齐全预防沿风向对陶瓷缝隙的冲刷，实现无缝对接。
